Lodret løftedør

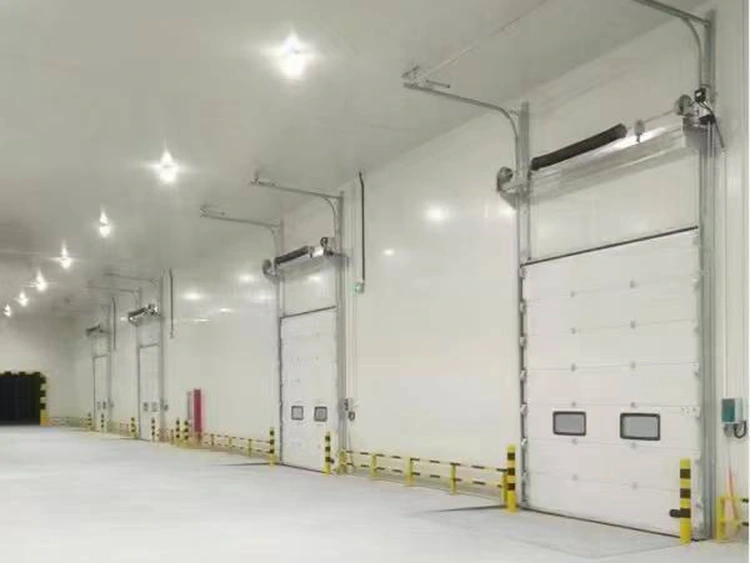

En vertikal løftedør er et industriportsystem, hvor dørpanelet bevæger sig lodret langs væggen, styret af lodrette spor. Det mest karakteristiske træk er, at dørpanelet, når det er åbent, er placeret helt mod væggen direkte over åbningen, hvilket efterlader området under loftet fri for vandrette spor eller ophængte komponenter.

Typiske applikationer:

Kølekædelogistikoverførselslagre, frysere og kølefaciliteter

Fødevareforarbejdningsanlæg og centralkøkkener

Autoreparationsværksteder og maler-/sprøjtekabiner

Logistiske distributionscentre og læssepladser

Storskala udstyrsmonteringsanlæg

Brandstationer og garager til specialkøretøjer

Strukturel sammensætning og arbejdsprincip

Strukturel sammensætning

Dørpanel: Består af indvendige og ydre metalbeklædninger (stål, rustfrit stål eller aluminiumslegering) og en indvendig kerne (polyurethanskum, polystyren eller aluminiumsbikage). Tykkelsen varierer typisk fra 40 mm til 150 mm, valgt ud fra krav til varmeisolering og strukturel styrke.

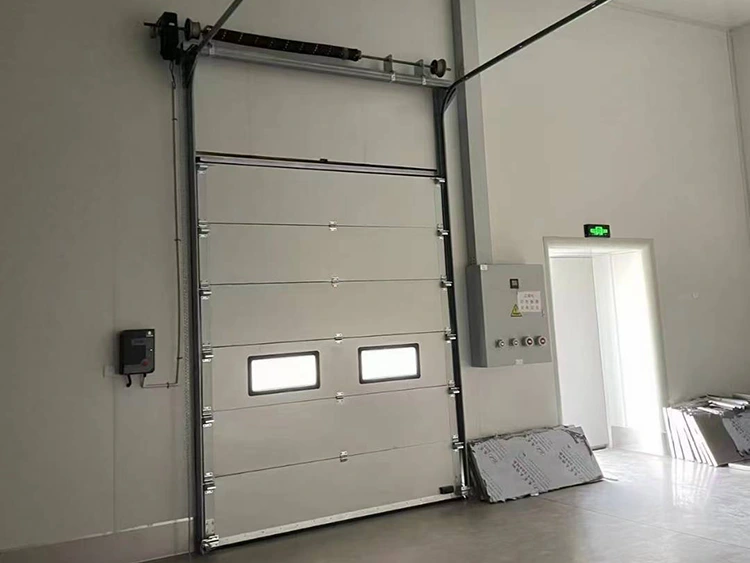

Lodrette skinner: Kraftige C-formede eller U-formede galvaniserede stålskinner monteret lodret på væggene, der flankerer døråbningen. De er sikret via indlejrede armaturer eller kemiske ankre og har interne styreskydere eller ruller.

Balanceringssystem: Anvender torsionsfjedre eller modvægte til at balancere vægten af ​​dørpanelet, hvilket tillader motoren at fungere ved kun at overvinde friktion og derved reducere energiforbruget.

Drivsystem: En sidemonteret gearmotor installeret på torsionsfjederakslen eller en hydraulisk kraftenhed, der driver en ståltromle. Motoreffekten varierer typisk fra 1,5 kW til 5,5 kW, afhængigt af dørens dimensioner og vægt.

Forseglingskomponenter: Vejrbestandige gummilister er installeret rundt om dørpanelets omkreds, mens en oppustelig (airbag-lignende) tætning i bunden komprimeres mod gulvet, når den er lukket, og forhindrer luftkonvektion og støvindtrængning.

Kontrolboks: Integrerer en motorcontroller, variabel frekvensomformer (VFD), sikkerhedsrelæer og signalgrænseflader; understøtter lokal trykknapbetjening, fjernbetjening, sensorer og fjernkommunikation.

Arbejdsprincip

Motoren driver tromlens rotation ved at trække dørpanelet op langs skinnerne via ståltove eller kæder. Under nedstigning sænkes døren jævnt gennem motorvending eller tyngdekraft. Døren kan stoppes i enhver højde, med præcis positionering styret af endestopkontakter eller encodere.

Hovedtyper og valgvejledning

Baseret på forskellige applikationsscenarier og kundekrav,Lodrette løftedørekan klassificeres i følgende typer:

Standard størrelsesudvalg

• Dørbredde:≤8.000 mm (brugerdefinerede størrelser tilgængelige til specielle applikationer)
• Dørhøjde:≤6.000 mm (større åbninger kræver sektionsløft eller kombinerede løsninger)
• Maksimal enkelt panelvægt:Ca. 1.500 kg (afbalanceret af kontravægtsystem eller kraftige torsionsfjedre)

Installationsbetingelser og tekniske krav

Lodret løftedørhar specifikke krav til bygningskonstruktioner og installationsforhold. Disse faktorer skal bekræftes på forhånd under bygningsplanlægnings- eller renoveringsfasen.

Minimum frihøjde:

Vægdybde på begge sider af åbningen:

Bæreevne over døråbningen:

Krav til gulvniveau:

Krav til strømforsyning:

Professionel webstedsundersøgelse af Lynxcool:

Lynxcool leverer professionelle installationsvurderingstjenester ved hjælp af laserafstandsmålere, vægscannere og præcisionsniveauer til nøjagtigt at evaluere forholdene på stedet. EN"Døråbningsinstallationsstatus bekræftelsesrapport"leveres efter besigtigelse. Hvis eksisterende forhold ikke opfylder kravene, kan Lynxcool tilbyde strukturelle ændringer og tekniske løsninger.

Styresystemer og valgfrit tilbehør

Standard kontrolkonfiguration:

Lokal kontrolboks (Start/Stop/Nødstop-knapper, statusindikatorlys)

Håndholdt trådløs fjernbetjening (effektiv rækkevidde ≥30m)

Mekaniske endestopkontakter (øvre og nedre grænsepositioner)

Tilpasningsmuligheder:

Variable Frequency Drive (VFD): Muliggør jævn start/stop, reducerer mekanisk stød og giver mulighed for justerbare løftehastigheder (typisk 0,15-0,3 m/s)

Sensorbaseret kontrol: Geomagnetiske induktionssløjfer, mikrobølgeradar, infrarøde sikkerhedsstråler

Interlock-interface: Tør kontaktsignaludgang til sammenkobling med udstyr såsom transportører, løfteplatforme eller luftgardiner

Fjernovervågning: Uploader dørstatus til en skyplatform via 4G- eller Wi-Fi-moduler, hvilket muliggør overvågning af mobilapps og alarmmeddelelser

"Dør-i-dør" (gangdør): En lille adgangsdør integreret i hoveddørpanelet til fodgængerpassage, hvilket reducerer hyppigheden af ​​at åbne hoveddøren

Vedligeholdelse og eftersalgsservice

Rutinemæssig vedligeholdelse:
En halvårlig inspektion anbefales for at kontrollere wireslid, styreskinnejustering og boltstæthed. Tætningslister bør rengøres og behandles med beskyttelsesmidler regelmæssigt. Lejer og kæder bør smøres årligt for at opretholde en jævn drift.

Support til fejlfinding:
Almindelige problemer såsom dørbevægelsesmodstand, motoroverophedning og fjernbetjeningsfejl understøttes af hurtige diagnostiske procedurer og fjernteknisk vejledning.

Garantipolitik:

• Dørstruktur:2 års garanti
• Elektriske komponenter (motor, controller, sensorer):1 års garanti
• Sliddele (tætningslister, ruller): Udskiftningsstøtte med favørpris

Beredskab:
Lynxcool leverer hurtige responstjenester i større indenlandske byer, med support på stedet tilgængelig indenfor48 timer. Nødreparationer eller midlertidige tætningsløsninger leveres for at minimere driftsnedetid.

Hvorfor vælge Lynxcool Lodret løftedør

Lynxcool er ikke kun en industriportproducent, men også en ingeniørserviceudbyder med speciale i kølesystemer og kølekædeanlæg. At vælge Lynxcool Vertical Lift Door betyder at modtage:

Integrerede tekniske løsninger:
Dørdesign er koordineret med køleisoleringssystemer, køleudstyr og logistikoperationer for at forhindre kompatibilitetsproblemer under installation og drift.

Kvalificeret installationsevne:
Med professionelle mekaniske og elektriske installationskvalifikationer ogGC2 trykrørledningsinstallationscertificering, Lynxcool sikrer kompatibel konstruktion og reducerer acceptrisici.

Omfattende projekterfaring:
Efter at have gennemført hundredvis af industrielle dørprojekter forstår Lynxcool de tekniske standarder og operationelle krav fra fødevareforarbejdnings-, medicinal- og logistikindustrien.

Lokaliseret servicesupport:
Understøttet af dets Qingdao-hovedkvarter leverer Lynxcool fuld livscyklustjenester, herunder inspektion på stedet, tilpasset design, installation, vedligeholdelse og teknisk support.

Ofte stillede spørgsmål (FAQ) om vertikal løftedør

1. Hvad er en vertikal løftedør?

A Lodret løftedører et industridørsystem, hvor dørpanelet bevæger sig lodret langs lige vægmonterede skinner og parkerer direkte over døråbningen, når den er helt åben.

I modsætning til traditionelle ledhejseporte kræver lodrette liftporte ikke buede eller vandrette sporsektioner. Der er ingen ophængte komponenter under loftet, hvilket gør det muligt at udnytte den overliggende plads fuldt ud til installation af transportsystemer, belysning, ventilationskanaler, brokraner og andet udstyr.

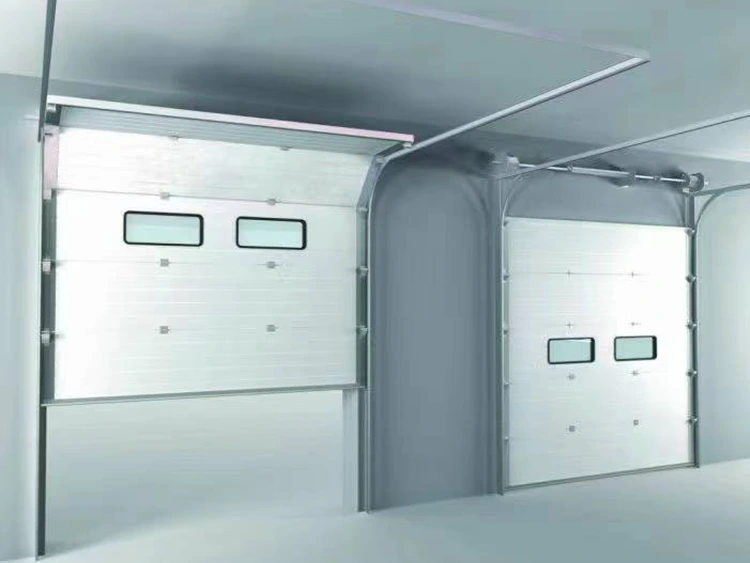

2. Hvad er forskellen mellem en vertikal løftedør og en højløftedør?

Begge dørsystemer er designet til bygninger med højt til loftet, men deres sporkonfigurationer er forskellige:

Enkelt sagt, aHigh-Lift Door er en kompromisløsning, mens aLodret løftedør giver maksimal udnyttelse af pladsen ovenover.

3. Hvor er lodrette liftdøre almindeligvis brugt?

På grund af deres høje pladseffektivitet, fremragende tætningsevne og egnethed til krævende miljøer, er vertikale løftedøre meget brugt i:

• Kølekædefaciliteter, herunder kølerum og fryselagre
• Fødevareforarbejdningsanlæg og centralkøkkener
• Logistiske distributionscentre og læssepladser
• Autoreparationsværksteder og autocamperværksteder
• Brandstationer og særlige køretøjsværksteder
• Industrielle bygninger, der kræver traverskraner eller ophængt udstyr

4. Hvor meget overhead plads kræves for at installere en lodret løftedør?

Nøglekravet er, at den frie frihøjde over døråbningen skal være:

Døråbningshøjde + minimum 500mm

Eksempel:
Til en døråbning med en højde på4 meter, skal bygningen give mindst4,5 meter frihøjde.

Yderligere installationskrav omfatter:

• Minimum300 mm vægplads på hver sidetil styreskinner og beslag
• Gulvniveauafvigelse indenfor±3 mmfor at sikre korrekt bundtætningsydelse

En professionel undersøgelse på stedet anbefales før installation for at bekræfte, om bygningskonstruktionen opfylder kravene.

5. Hvilke sikkerhedsbeskyttelsessystemer er udstyret med vertikale løftedøre?

Standard sikkerhedskonfigurationer inkluderer:

Anti-fald bremseanordning:
Låser automatisk dørpanelet i tilfælde af wire- eller kædefejl, hvilket forhindrer utilsigtet fald.

Forhindringsdetektion og automatisk vending:
En nederste pneumatisk følekant eller fotoelektrisk sikkerhedskant registrerer forhindringer og stopper og vender omgående dørbevægelsen.

Manuel nødbetjening:
Et manuelt krumtap- eller kædetaljesystem tillader drift under strømsvigt.

Dual Limit beskyttelse:
Mekaniske og elektroniske endestopkontakter arbejder sammen for at forhindre overkørsel.

Disse sikkerhedssystemer sikrer pålidelig drift under forskellige uventede forhold.

6. Hvordan skal en lodret løftedør vedligeholdes?

Anbefalede vedligeholdelsesprocedurer omfatter:

• Fjern jævnligt støv og fremmedlegemer fra styreskinnerne for at holde skinnerne rene
• Kontroller wireslid og spænding hver tredje måned
• Smør lejer, ruller, kæder og andre bevægelige komponenter hver sjette måned
• Efterse tætningslister regelmæssigt og udskift forældede komponenter, når det er nødvendigt
• Udfør manuel balancetest: Afbryd strømmen og løft døren halvt; døren skal forblive stabil uden at falde eller rejse sig

Korrekt vedligeholdelse hjælper med at forlænge levetiden og reducerer uventet nedetid.

7. Hvad er almindelige problemer med vertikale løftedøre og løsninger?

Ved komplekse fejl skal professionelle serviceteknikere kontaktes for inspektion og reparation.

8. Hvordan kan jeg få en skræddersyet lodret løftedørløsning og tilbud?

Lynxcool yder komplet projektsupport, herunder:

• Site inspektion
• Solution design
• Fremstilling af udstyr
• Installation og idriftsættelse
• Eftersalgsservice

For at modtage et skræddersyet forslag og tilbud, bedes du angive:

• Døråbningsmål (bredde × højde)
• Sitefotos eller arkitekttegninger
• Driftsbetingelser (temperatur, krav til renlighed osv.)
• Særlige krav (eksplosionssikkert design, rustfri stålkonstruktion, integrerede kontrolsystemer osv.)

Lynxcools tekniske team vil evaluere dine projektkrav og levere en passende Lodret Lift Door-løsning.
