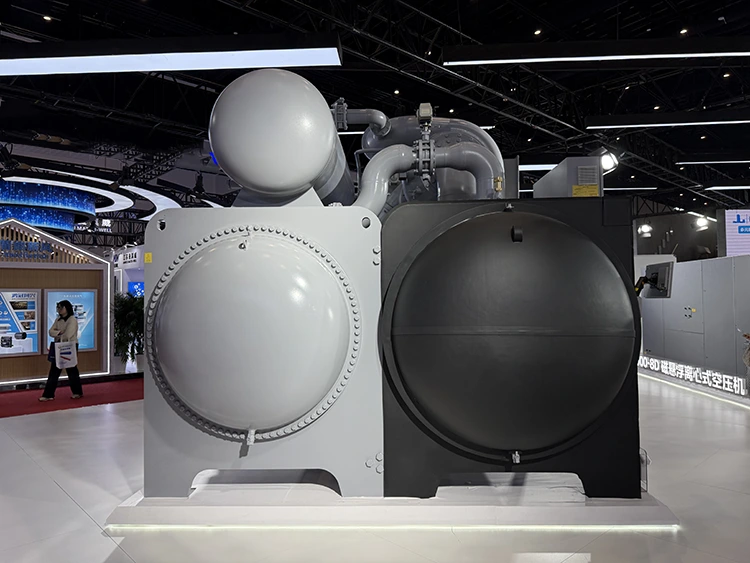

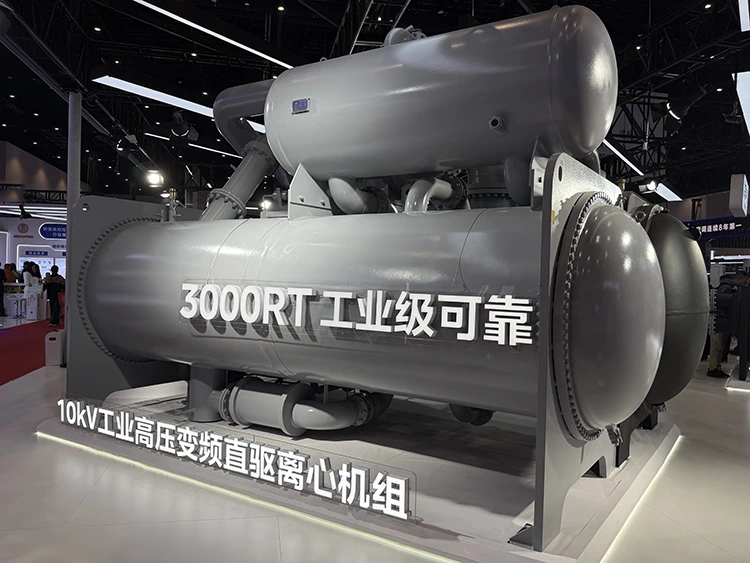

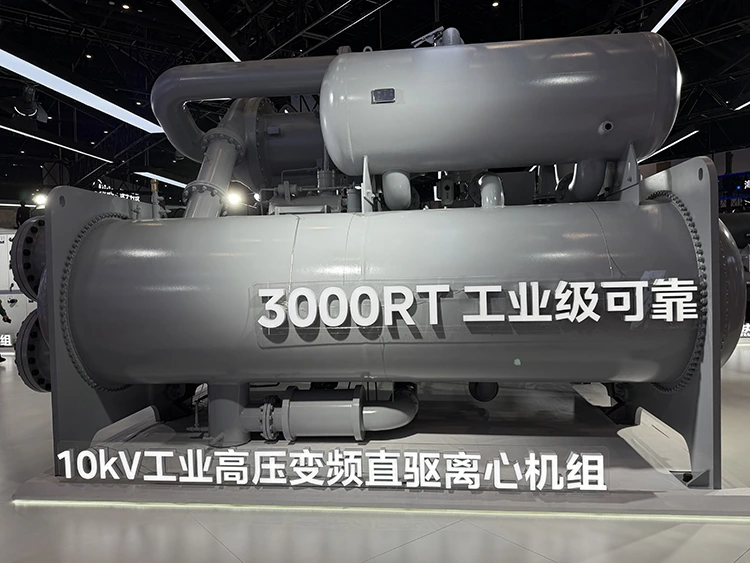

Magnetisk levitation centrifugalkøleenhed

Inden for Lynxcools portefølje af køleløsninger leveres Magnetic Levitation Centrifugal Chiller Unit ikke som et selvstændigt standardprodukt. I stedet fungerer det som et kernekølemodul i et integreret kølesystem. Baseret på projektets kølebelastningskrav, årlige belastningsvariationer, kølevandsforhold og terminaludstyrskonfiguration leverer Lynxcool komplet systemudvikling, herunder valg af kølere, rørdesign, hydraulisk beregning og udvikling af kontrolstrategi.

Den endelige værdi, der leveres til kunderne, kommer fra både den tekniske ydeevne af selve køleren og Lynxcools erfaring med kølesystemkonstruktion og projektimplementering.

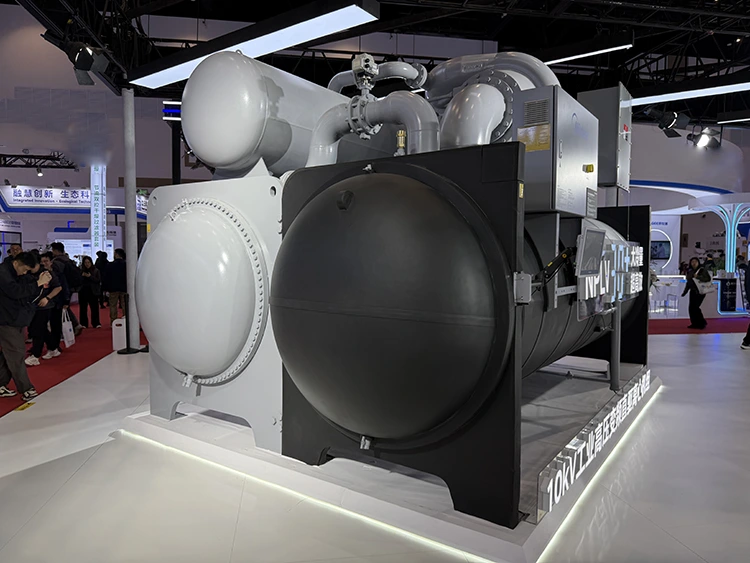

Kompressorstruktur: Magnetisk leje og synkronmotor med permanent magnet

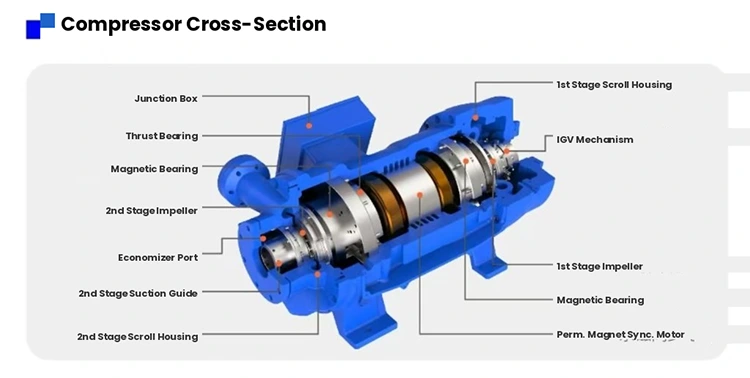

Kompressoren er kernekomponenten i centrifugalkøleren. Den magnetiske levitationscentrifugalkompressor bruger et aktivt magnetisk lejesystem, som ophænger rotoren i midterpositionen gennem elektromagnetisk kraft under drift. Da der ikke er nogen fysisk kontakt mellem rotoren og statoren, elimineres mekanisk friktion mellem roterende komponenter.

Det magnetiske lejesystem bruger forskydningssensorer til at overvåge rotorpositionen i realtid. Controlleren justerer strømmen, der flyder gennem elektromagnetiske spoler i henhold til sensorfeedback, og holder rotoren inden for den designede levitationsafstand under drift.

Kompressoren drives af en permanent magnet synkronmotor (PMSM). Permanente magneter er indlejret i rotoren, og det roterende magnetfelt, der genereres af den aktiverede stator, driver rotoren direkte. Motoren og pumpehjulet er forbundet gennem en direkte koaksial struktur, hvilket eliminerer traditionelle hastighedsforøgende gear og koblinger.

Ved at forenkle transmissionsstrukturen reduceres antallet af mekaniske bevægelige dele, mens mekaniske tab, vibrationer og driftsstøj forårsaget af geartransmission undgås.

Løbehjulet har et tredimensionelt flowdesign. Gennem computational fluid dynamics (CFD)-optimering er vingeprofilen og flowkanalgeometrien designet til at forbedre gaskompressionseffektiviteten under højhastighedsrotation.

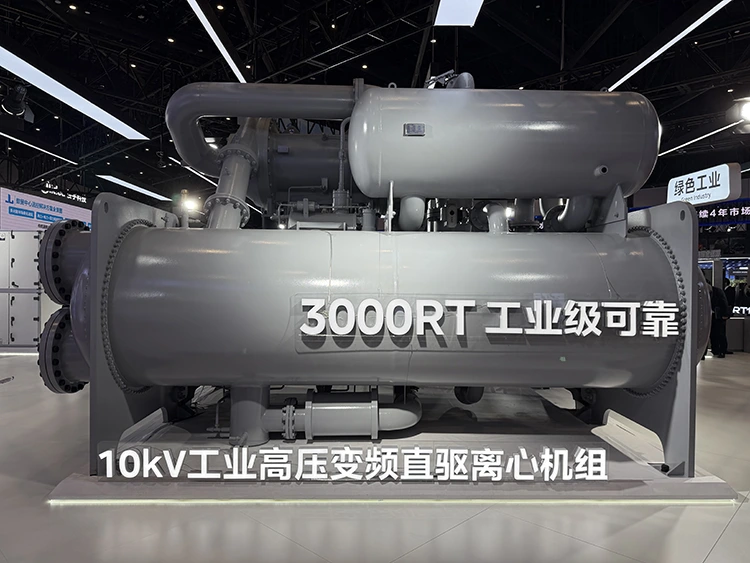

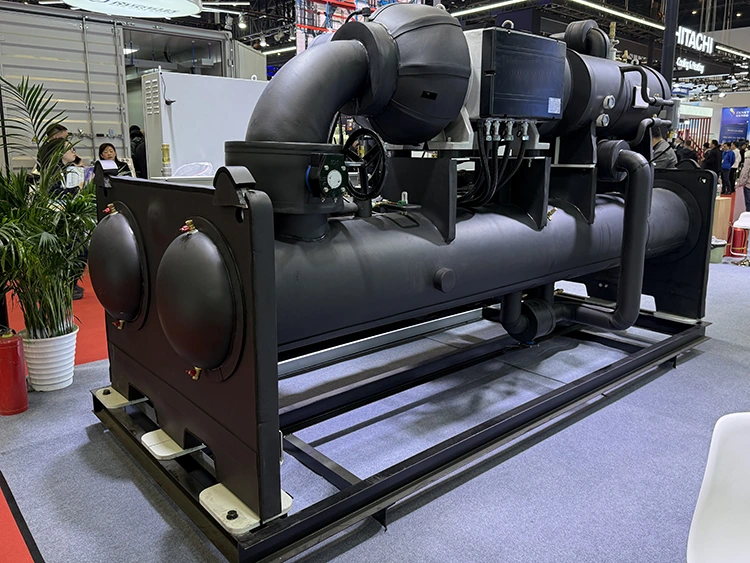

Kølecyklus og varmevekslingssystem

Enheden anvender en dampkompressionskølecyklus, hvor kølemidlet fuldfører fire processer i et lukket system: kompression, kondensation, ekspansion og fordampning.

Fordamperen anvender et varmevekslerdesign af oversvømmet type eller faldende film. Afkølet vand strømmer inde i rørene, mens kølemidlet cirkulerer på skalsiden. Det flydende kølemiddel absorberer varme fra det afkølede vand på fordamperkappens side og fordamper til damp, hvilket reducerer kølevandstemperaturen til den forudindstillede værdi.

Højeffektive varmeoverføringsrør er installeret inde i fordamperen. Den ydre overflade af rørene er specielt behandlet for at øge varmeoverførselsarealet og forbedre den kogende varmeoverførselsydelse.

Kompressoren suger lavtemperatur- og lavtrykskølemiddeldampe, der genereres i fordamperen. Efter at være blevet komprimeret af det højhastigheds roterende pumpehjul, bliver kølemidlet til højtemperatur- og højtryksgas og kommer ind i kondensatoren.

Kondensatoren har generelt en vandkølet skal-og-rørstruktur. Kølevand strømmer inde i rørene, mens kølemiddel kondenserer på skalsiden og frigiver varme, der skifter fra højtryksgas til højtryksvæske.

Kondensatorens varmeoverførselsrør er også designet med højeffektive gevindrør eller forbedrede overfladerør for at forbedre varmevekslingsydelsen og reducere trykfaldet på vandsiden.

Det flydende højtrykskølemiddel passerer gennem ekspansionsanordningen, såsom en elektronisk ekspansionsventil eller fast åbning, hvor tryk og temperatur reduceres, før det kommer ind i fordamperen. Dette afslutter kølecyklussen.

Nøgle tekniske specifikationer

Oliefri drift og varmeoverførselseffektivitet

Traditionelle skrue- eller centrifugalkompressorer er afhængige af smøreolie for at reducere friktionen mellem lejer og roterende komponenter. Under drift kan en vis mængde olie trænge ind i kølekredsløbet med kølemidlet og cirkulere gennem fordamperen og kondensatoren.

Ved lavtemperatursiden af ​​fordamperen øges smøreoliens viskositet og kan samle sig på overfladen af ​​varmeoverføringsrørene, hvilket skaber yderligere termisk modstand. Dette reducerer fordampningseffektiviteten og påvirker gradvist kølerens varmeoverførselsydelse.

For at opretholde driftseffektiviteten kræver konventionelle systemer normalt regelmæssig vedligeholdelse af olieudskillere, olieretursystemer og rensning af varmevekslerrør.

Den magnetiske levitationskompressor fungerer uden smøreolie. Da der ikke kommer olie ind i kølekredsløbet, forbliver varmeoverførselsfladerne på fordamperen og kondensatoren rene i udstyrets levetid.

Som et resultat falder varmeoverførselsydelsen ikke gradvist på grund af olieforurening. Under normale driftsforhold kan kølekapaciteten og energieffektivitetsforholdet forblive tæt på fabriksværdierne efter flere års drift.

Drev med variabel frekvens og kapacitetskontrol

Køleren bruger variabel frekvensdrevteknologi til at justere kompressorhastigheden i overensstemmelse med det faktiske kølebehov.

Regulatoren sammenligner løbende udgangstemperaturen for kølet vand med den forudindstillede værdi og justerer kompressorens motorhastighed, så den passer til det aktuelle belastningskrav. Under delbelastningsforhold kører motoren under den nominelle hastighed, hvilket reducerer pumpehjulshastigheden og kompressorkapaciteten. Strømforbruget falder markant i takt med at omdrejningshastigheden reduceres.

Inverteren integrerer PID-styringsalgoritmer og belastningsforudsigelsesfunktioner. Ved at analysere hastigheden af ​​ændring af kølevandstemperaturen justerer kontrolsystemet dynamisk kompressorhastigheden for at forhindre hyppig start-stop-drift og store temperaturudsving.

Når kølevandstemperaturen når indstillingspunktet, kan enheden fortsætte med at arbejde ved et lavere hastighedsniveau, hvilket bibeholder en stabil afgangsvandstemperatur, samtidig med at energiforbruget reduceres.

Sammenligning: SMP-serien vs konventionelle centrifugalkølere

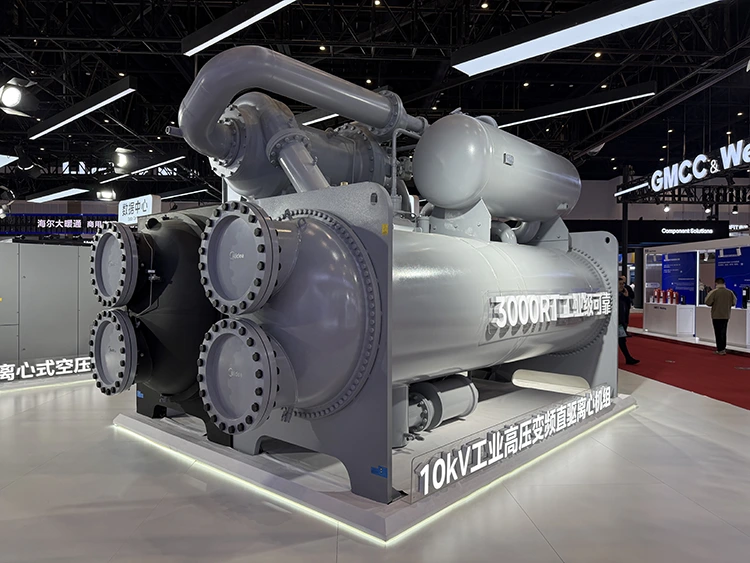

Valg af fordamper og kondensator

Varmeoverførselsområdet for fordamperen og kondensatoren påvirker direkte kølekapaciteten og energieffektiviteten af ​​køleren. Under projektdesign udvælger og konfigurerer Lynxcool varmevekslere i henhold til kundens kølevandsindløbs- og udløbstemperaturer, kølevandsforhold, vandkvalitetskrav og tilsmudsningsfaktorer.

Til applikationer, der kræver højere indløbsvandstemperaturer eller lavere udgangstemperaturer for kølet vand, kan fordamperen designes med et større varmeoverførselsområde for at opretholde en passende temperaturforskel mellem kølemidlets fordampningstemperatur og kølevandsudgangstemperaturen, typisk inden for 4–6 ℃.

Til projekter beliggende i områder med høj vandhårdhed kan kondensatorrørets vægtykkelse og indvendige vandhastighed optimeres for at reducere kalkdannelse og minimere korrosionsrisici.

Rengøringsporte er reserveret i begge ender af kondensatorvandboksen, hvilket muliggør praktisk mekanisk rengøring eller kemisk rengøring under fremtidig vedligeholdelse.

Elektronisk ekspansionsventil og kølemiddelstrømskontrol

Enheden bruger en elektronisk ekspansionsventil i stedet for traditionelle termiske ekspansionsventiler eller enheder med fast åbning. Drevet af en stepmotor kan ventilnålens position justeres præcist for at kontrollere kølemiddelstrømmen.

Styresystemet regulerer åbningsgraden af ​​den elektroniske ekspansionsventil i henhold til real-time driftsparametre, herunder fordamperens udløbskølemiddeloverhedning, kompressorens sugetryk og afgangstemperaturen.

Ved løbende at justere kølemiddelflowet sikrer systemet, at kølemiddeltilførslen matcher den aktuelle kølebelastning og gør det muligt at udnytte fordamperens varmeoverførselsareal fuldt ud.

Den elektroniske ekspansionsventil giver hurtig reaktionshastighed og et bredt justeringsområde. Under opstart øger den gradvist kølemiddelflowet for at reducere risikoen for, at flydende kølemiddel trænger ind i kompressoren.

Under delvis belastningsdrift bevarer ventilen en passende åbningsposition for at sikre stabile fordampningsforhold og effektiv varmeoverførsel.

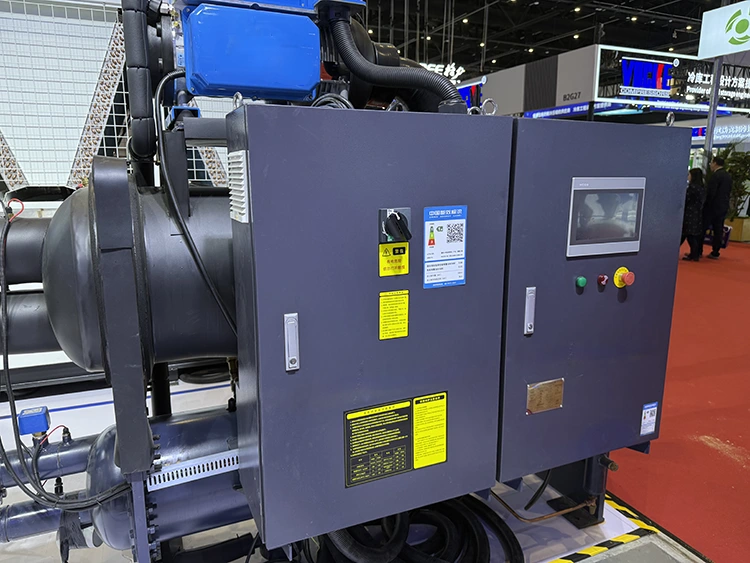

Intelligent kontrolsystem

Kølerstyringssystemet er udviklet baseret på en PLC-platform af industriel kvalitet og udstyret med en berøringsskærm mellem menneske og maskine (HMI).

Styringslogikken inkluderer start- og stopstyring af kompressor, hastighedsregulering, justering af ekspansionsventil, kølevandspumpelås, frostbeskyttelse, høj- og lavtryksbeskyttelse, afgangstemperaturbeskyttelse, overbelastningsbeskyttelse, fasetabsbeskyttelse og overvågning af vandstrømsafbryder.

Driftsparametre vises og registreres i realtid gennem kontrolgrænsefladen, herunder:

Indløbs- og afgangstemperatur for afkølet vand

Kølevands indgangs- og udgangstemperatur

Fordampningstryk

Kondenserende tryk

Afgangstemperatur

Motorstrøm

Lejefrigang

Lejetemperatur

Vibrationsværdi

Compressor speed

Driftstider

Styresystemet understøtter standardkommunikationsprotokoller, herunder Modbus RTU og valgfri Modbus TCP/IP. Det kan udveksle data med bygningsautomatiseringssystemer (BAS) eller fabriksenergistyringssystemer (EMS).

Remote monitoring can be achieved through wired networks or 4G wireless modules. Driftspersonale kan fjernkontrollere udstyrs status, modtage fejlalarmer og justere driftsparametre uden at være fysisk til stede på udstyrsstedet.

Kølevandssystemets tilpasningsevne og driftsområde

Den magnetiske levitationscentrifugalkøler har et bredt driftsområde til kølevandsindløbstemperaturforhold. Når kølevandstemperaturen er relativt lav, såsom i vinter- eller overgangssæsoner, kan enheden fungere under lavere kondenseringstryk, hvilket resulterer i reduceret kompressorstrømforbrug.

Kondensatortrykreguleringsfunktionen sikrer stabil drift, når kølevandstemperaturen er lavere end designtilstanden. Kontrolsystemet forhindrer ustabil drift forårsaget af kølemiddelmigrering eller for lavt kompressionsforhold.

Den maksimalt tilladte kølevandsindløbstemperatur er generelt 35–38 ℃, afhængigt af kompressormodel og kølemiddeltype.

Temperaturindstillingsområdet for kølevandsudløbet er typisk 5–20 ℃. For standard klimaanlæg er den typiske kølevandstilstand 7 ℃ udløbsvand og 12 ℃ returvand. Til industriel proceskøling kan udgangstemperaturen justeres i overensstemmelse med proceskravene, sædvanligvis inden for området 5-10 ℃.

Overspændingskontrol og driftsstabilitet

Centrifugalkompressorer kan opleve overspændingsforhold under lav belastningsdrift eller højt kondenseringstryk. Overspænding opstår, når luftstrømmen vender ved pumpehjulets udløb, hvilket forårsager tryksvingninger og ustabil kompressordrift. I alvorlige tilfælde kan kontinuerlig overspænding beskadige pumpehjulet.

Den magnetiske levitationscentrifugalkompressor bruger aktiv kontrolteknologi til at forhindre overspænding. Regulatoren overvåger løbende driftsparametre, herunder motorstrøm, kompressorhastighed, sugetryk og afgangstryk.

Når driftspunktet nærmer sig overspændingsgrænsen, justerer styresystemet automatisk kompressorhastigheden eller indløbsstyreskovlens position (hvis monteret) for at flytte driftstilstanden tilbage til et stabilt område.

Under unormale forhold, såsom for høj kølevandstemperatur eller pludselig reduktion i kølevandsflowet, prioriterer regulatoren beskyttende aflæsning og alarmfunktioner for at forhindre kompressoren i at trænge ind i overspændingsområdet.

Modelvalg og præstationsvurdering

Standardudvælgelsesbetingelsen for køleren er baseret på:

Indløb/udløbstemperatur for afkølet vand: 12℃ / 7℃

Kølevands indgangs-/udløbstemperatur: 30 ℃ / 35 ℃

Omgivelsestemperatur: 35 ℃

Under disse forhold dækker enhedens kølekapacitetsområde typisk 300 kW til 2000 kW.

Den integrerede dellastværdi (IPLV) kan nå 8,0–9,5 afhængigt af den valgte model og driftsbetingelser.

Faktisk kølekapacitet og energieffektivitet varierer afhængigt af stedets forhold. Under udvælgelsesprocessen evaluerer Lynxcool projektinformation, herunder:

Årlig gennemsnitlig våd-bulb temperatur på installationsstedet

Køletårnets designparametre

Årlig fordeling af kølevandsbelastning

Driftsplan og belastningskarakteristika

Disse parametre bruges til at bestemme den bedst egnede kølemaskinekonfiguration for hvert projekt.

Installationsforhold og maskinrumskrav

Sammenlignet med traditionelle skruekølere har centrifugalkølere med magnetisk levitation lavere krav til installationsfundamenter.

På grund af den berøringsfrie magnetiske lejestruktur er vibrationstransmissionen under drift ekstremt lav. Både dynamiske og statiske belastninger reduceres, hvilket gør enheden velegnet til projekter med strenge krav til vibrationskontrol.

Den kompakte struktur gør det muligt for enheden at optage mindre installationsplads. Under samme kølekapacitet kan fodaftrykket reduceres med ca. 30%-40% sammenlignet med konventionelle skruekølesystemer.

Den anbefalede frihøjde i maskinrummet er generelt 3,5–4,5 meter. Der skal reserveres tilstrækkelig vedligeholdelsesafstand omkring enheden, og der skal være tilstrækkelig plads i begge ender af fordamperen og kondensatoren til fjernelse og servicering af varmevekslerrør.

Kølevands- og kølevandstilslutninger bruger standard flangeforbindelser. Før forsendelse er enheden delvist fyldt med kølemiddel og fyldt med beskyttende inert gas. Efter installationen tilsættes det resterende kølemiddel, efterfulgt af idriftsættelse af systemet.

Vedligeholdelsesplan og inspektionskrav

Rutinemæssig vedligeholdelse af magnetiske levitationscentrifugale køleenheder omfatter hovedsageligt:

Ugentlig inspektion:

Kontroller kølevands- og kølevandsindgangs-/udgangstemperaturer

Kontroller temperaturforskellen mellem indløbs- og udløbsvand

Monthly inspection:

Kontroller tætheden af ​​den elektriske klemme

Gennemgå berøringsskærmens betjeningsregistreringer og alarmhistorik

Kvartalsvis inspektion:

Kontroller trykfaldet over fordamperen og kondensatorens vandsider

Rengør varmevekslere, hvis trykfaldet overstiger 15 % af startværdien

Halvårligt eftersyn:

Kalibrer temperatur- og tryksensorens nøjagtighed

Rengør koldtvandsfiltre

Årligt eftersyn:

Udskift kølet vand og kølevand, hvis det er nødvendigt

Udfør vandkvalitetstest

Kontroller ældningstilstanden af ​​elektriske komponenter

Det magnetiske lejesystem kræver ikke regelmæssig olieudskiftning eller smøring. Lejeposition og driftsstatus overvåges løbende af regulatoren. Hvis der opstår unormale forhold, genererer systemet en alarm, og professionelle teknikere kan udføre diagnose ved hjælp af dedikerede serviceværktøjer.

Typiske anvendelsesscenarier

Datacenterkøling

Datacentre fungerer kontinuerligt hele året og kræver stabil køleydelse med strenge krav til energieffektivitet.

Den magnetiske levitationscentrifugalkøler er velegnet til datacenterkølesystemer på grund af dens høje effektivitet under delvise belastningsforhold. Dens driftsegenskaber matcher de variable belastningsmønstre for it-udstyr, hvilket hjælper med at reducere det årlige køleenergiforbrug og forbedre den overordnede datacenterenergiydelse.

Farmaceutisk og bioteknologisk fremstilling

Farmaceutiske produktionsområder kræver præcis kølevandstemperaturkontrol og pålidelig kontinuerlig drift.

Den magnetiske levitationscentrifugale køleenhed kan opretholde temperaturkontrolnøjagtigheden for kølevandsudløb inden for ±0,5 ℃. Styresystemet understøtter flere enhedskonfigurationer, herunder standby-drift og koordineret kontrollogik, for at forbedre systemets pålidelighed til kritiske produktionsmiljøer.

Fødevareforarbejdning og kølekædelogistik

Fødevareforarbejdningsfaciliteter og kølelagre kræver ofte kølesystemer, der fungerer på tværs af flere temperaturområder.

Kombineret med Lynxcools kølesystemdesignevne, herunder valg af fordamper, kondensator og luftkøler, kan Magnetic Levitation Centrifugal Chiller Unit integreres i multi-temperatur kølesystemer.

For store kølekædelogistikcentre hjælper enhedens lave driftsstøj med at reducere påvirkningen af ​​lagerpersonalet og den daglige drift.

Forarbejdning af plast og gummi

Sprøjtestøbemaskiner og ekstruderingsudstyr kræver stabil kølevandsforsyning til formafkøling og procestemperaturkontrol.

Under langvarig kontinuerlig drift opretholder den magnetiske levitationskøler en ensartet varmeoverførselsydelse uden olieforurening inde i kølekredsløbet, hvilket hjælper med at sikre stabil formtemperaturkontrol og produktdimensionsnøjagtighed.

Store erhvervsbygninger og fjernkøleanlæg

Indkøbscentre, kontorbygninger, hospitaler, lufthavne og andre store offentlige faciliteter oplever typisk betydelige kølebelastningsvariationer i løbet af dagen.

Den magnetiske levitationscentrifugalkøler kan justere kapaciteten jævnt under forskellige belastningsforhold, hvilket giver effektiv drift i både dagtimerne højbelastningsperioder og natlige lavbelastningsperioder.

Lynxcool projektleveringsproces

I den egentlige projektimplementering leverer Lynxcool Magnetic Levitation Centrifugal Chiller Unit som en del af en komplet kølesystemløsning i stedet for kun at levere udstyret.

Efter at have modtaget kundens grundlæggende projektinformation, herunder bygningstype, HVAC eller proceskølekrav, estimeret kølebelastning og lokale klimaforhold, udfører Lynxcools ingeniørteam systembelastningsberegning og udstyrsvalg.

Efter at kølermodellen er bekræftet, færdiggør ingeniørteamet designet af kølevandssystemet, kølevandssystemet, pumpevalg, valg af ekspansionsbeholder og rørledningsisolering og leverer komplette konstruktionstegninger.

Under fremstillingsfasen koordinerer Lynxcool udstyrsproduktion og materialeforberedelse i henhold til de godkendte tekniske specifikationer. Installationen udføres af kvalificerede ingeniørteams med trykrørledningsinstallation og mekanisk-elektrisk installationskapacitet.

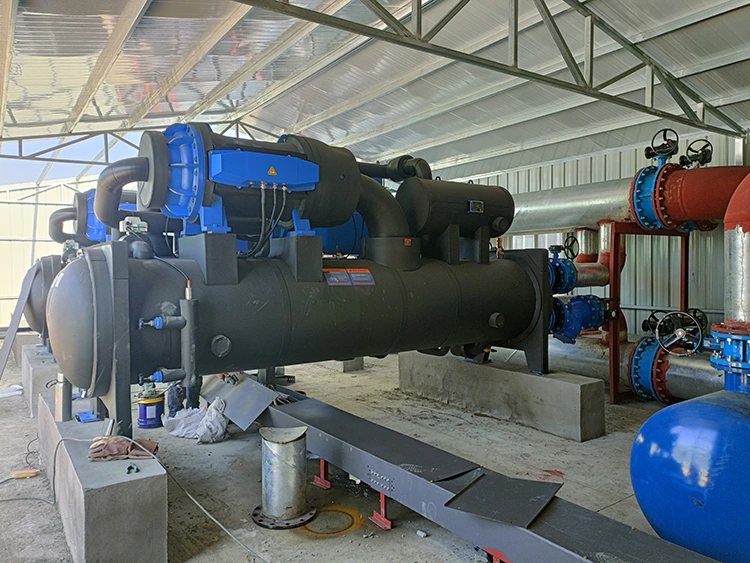

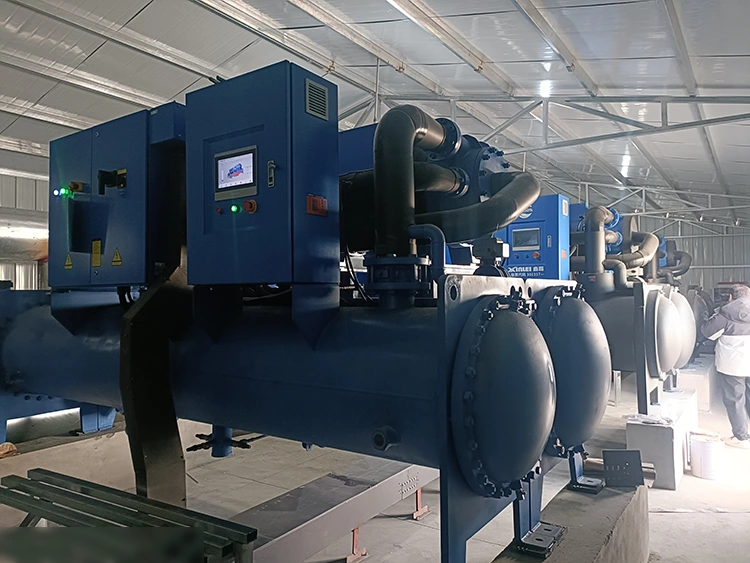

Installationsprocessen på stedet omfatter:

• Køle- og vandrørstilslutning
• Elektriske ledninger
• Systemskylning
• Hydraulisk trykprøvning
• Vakuum test

Under idriftsættelse afslutter teknikere kølemiddelpåfyldning, parameterindstilling, kontrollogikverifikation og belastningstest.

Efter at alle driftsindikatorer opfylder designkravene, overdrages systemet til kunden sammen med driftstræning og vedligeholdelsesvejledning.

Gennem komplet teknisk support fra valg af udstyr til idriftsættelse hjælper Lynxcool kunder med at bygge stabile og effektive kølevandssystemer til kommercielle, industrielle og proceskølingsapplikationer.
